柔性鏈輸送線的核心工作原理是什么？

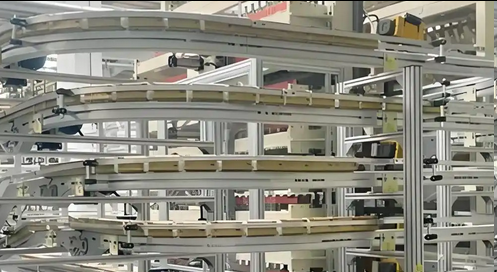

柔性鏈輸送線(也叫柔性鏈板輸送線 / 柔性輸送機)的核心工作原理是以模塊化柔性鏈板為輸送載體，通過電機驅動鏈輪嚙合鏈板實現連續運動，依托鏈板的柔性特性完成小半徑轉彎、爬坡 / 下降等復雜路徑的物料輸送，整體由動力驅動、柔性鏈板嚙合、模塊化支撐導向三大核心環節構成，適配狹小空間和多路徑的物料轉運需求，具體拆解如下：
一、 核心結構支撐：先明確核心部件的作用(原理基礎)
柔性鏈輸送線的結構比剛性平板鏈板線更輕量化、模塊化，核心部件為柔性鏈板、驅動單元、張緊單元、導軌 / 支架、護邊，各部件為運動和柔性輸送提供基礎：
柔性鏈板：核心輸送載體，由高分子塑料模塊（PP/PA/POM） 鉸接而成，單塊鏈板可繞鉸接點小角度轉動，整體形成可彎曲的柔性輸送面，同時鏈板底部帶有嚙合齒槽，用于和驅動鏈輪咬合傳力;
驅動單元：電機 + 減速器 + 主動鏈輪，為輸送提供動力，減速器降低轉速、提升扭矩，帶動主動鏈輪旋轉;
張緊單元：被動鏈輪 + 張緊調節裝置，用于調整柔性鏈板的松緊度，保證鏈板與鏈輪緊密嚙合，防止打滑，同時補償鏈板長期運行的拉伸量;
導軌 / 支架：導軌為柔性鏈板提供底部和側面支撐，限制鏈板運行軌跡(直線 / 轉彎 / 爬坡)，支架為整體線體提供固定，且多為鋁合金模塊化設計，可靈活拼接;
護邊 / 擋板：防止物料滑落，適配爬坡 / 轉彎工況，材質與鏈板一致，可隨鏈板彎曲。
二、 核心運動原理：動力傳遞 + 鏈板連續運動
柔性鏈輸送線的動力傳遞和物料輸送為閉環連續運動，步驟清晰且與剛性鏈板線有相似性，但因鏈板柔性實現了更靈活的運動形式：
動力輸出：電機通電后帶動減速器運轉，減速器輸出軸驅動主動鏈輪旋轉，此時電機的高速低扭矩轉化為鏈輪的低速高扭矩，滿足物料輸送的動力需求;
嚙合傳力：主動鏈輪的輪齒與柔性鏈板底部的齒槽精準咬合，鏈輪旋轉時，通過輪齒與齒槽的摩擦力和嚙合力，帶動柔性鏈板做循環往復的閉環運動;
連續輸送：柔性鏈板的上表面為物料輸送面，當鏈板在導軌支撐下做連續運動時，放置在鏈板上的物料隨鏈板同步移動，實現從進料端到出料端的轉運;
動力閉環：柔性鏈板繞過主動鏈輪后，經底部導軌回到張緊端的被動鏈輪，完成一次循環，被動鏈輪隨鏈板運動同步旋轉，張緊裝置始終保證鏈板處于合適的張緊狀態，避免嚙合打滑。
三、 核心柔性原理：實現小半徑轉彎 / 爬坡的關鍵
這是柔性鏈輸送線與平板式剛性鏈板線最核心的區別，其柔性實現完全依托鏈板結構和導軌導向設計，無額外動力或轉向裝置，原理簡單且可靠：
鏈板自身的柔性特性：單塊塑料鏈板通過鉸接軸連接，相鄰鏈板可在水平方向(轉彎)和垂直方向(爬坡 / 下降)實現小角度轉動(水平轉彎轉角可達 0.5°/ 塊)，多塊鏈板連續轉動即可形成平滑的彎曲軌跡;
導軌的導向限位作用：
水平轉彎：轉彎段的導軌設計為弧形，底部導軌支撐鏈板下表面，側面導軌限制鏈板的橫向位移，引導柔性鏈板按預設的轉彎半徑(最小可做到 R150mm，遠小于剛性鏈板線)做弧形運動，鏈板隨導軌弧度自然彎曲，無需額外轉向鏈輪;
爬坡 / 下降：爬坡段的導軌為傾斜直線，鏈板通過鉸接軸的垂直方向轉動，隨導軌形成傾斜的輸送面，配合護邊 / 擋板，實現物料的上下坡輸送，常規爬坡角度≤30°;
嚙合的適應性：柔性鏈板的齒槽為連續弧形設計，與鏈輪嚙合時，即使鏈板處于彎曲狀態，齒槽仍能與鏈輪輪齒緊密咬合，保證動力傳遞不中斷，這也是轉彎段能正常輸送的核心。
四、 輔助設計：保證運行穩定性的補充原理
積放功能原理：部分柔性鏈輸送線可實現物料積放，當出料端物料堵塞時，后續物料可擠壓鏈板，使鏈板與鏈輪之間產生打滑(或通過傳感器控制局部鏈板停止)，實現物料暫存，避免產線堵塞，依托鏈板與鏈輪的柔性嚙合特性實現，無額外復雜裝置;
模塊化拼接原理：導軌、支架、鏈板均為標準化模塊，可根據車間布局靈活拼接直線段、轉彎段、爬坡段，各段之間通過連接件對接，導軌的弧度和傾斜度可定制，適配不同的工藝路徑需求;
低摩擦運行原理：柔性鏈板和導軌均為高分子塑料材質，自身摩擦系數低(摩擦系數≤0.1)，且部分導軌會加裝耐磨條，進一步減少鏈板與導軌的摩擦阻力，降低電機負載，實現低噪音、低能耗運行。
五、 核心特點與原理的關聯(幫你理解原理的實際價值)
柔性鏈輸送線的所有優勢均由其工作原理衍生而來，對應關系清晰：
小半徑轉彎（R150mm 起） → 鏈板鉸接柔性 + 弧形導軌導向;
運行噪音低（≤60dB） → 塑料鏈板自潤滑 + 低摩擦嚙合，無金屬碰撞;
布局靈活 → 模塊化拼接 + 鏈板柔性，可適配狹小車間復雜路徑;
維護簡便 → 鏈板模塊化設計，局部損壞可單獨更換，無需整體拆解。
簡單總結
柔性鏈輸送線的工作原理可概括為：電機驅動鏈輪，通過齒槽嚙合帶動鉸接式柔性鏈板，在定制化導軌的支撐和導向下，實現物料的直線、小半徑轉彎、爬坡等多路徑連續輸送，核心是利用鏈板的柔性和導軌的導向，突破了剛性輸送線的空間限制，適配小件、輕型物料的靈活轉運需求。
